Kako bi se izveo ravan krov sa mehanički pričvršćenom HI membranom, neophodno je ispoštovati proračun za pričvršćivanje HI membrane / proračun uticaja sile vetra tzv. Windload proračun.
Windload proračun mogu napraviti samo ovlašćena lica proizvođača hidroizolacije i/ili ovlašćena lica proizvođača tiplova.

Prema zahtevu Windload proračun sačinjava proizvođač HI membrane, ili proizvođač teleskopskih tiplova za mehaničko pričvršćivanje hidroizolacione membrane.
Ovaj proračun se sačinjava za svaki projekat zasebno, jer zavisi od vrste podloge, redosleda i tipova materijala slaganog krova.

Na raspored pričvršćivanja HI membrane utiču sledeći faktori:

  • krovna konstrukcija i tip podloge ( trapezni lim, betonska podloga, drvena podloga, čelik itd)
  • tip termoizolacije (kamena vuna, EPS, XPS, PIR i slično)
  • vrsta tiplova za mehaničko pričvršćivanje hidroizolacije (za trapezni lim, za beton, za čelik, za drvo itd)
  • tip hidroizolacijone membrane (PVC, FPO, TPO)
  • debljina hidroizolacione membrane ( 1,2mm; 1,5mm; 1,8mm; 2,0mm)
  • širina rolne hidroizolacione membrane (1,5m ; 2 m)
  • geometrija objekta (dužina, širina, visina)
  • geometrija krova, nagib krovnih ravni, visine nadzidaka krova
  • položaj objekta – klasa terena (naselje, otvoren prostor, ravnica, brdovito područje)
  • lokacija i područje uticaja ruže vetrova (nadmorska visina i brzina vetra za region)

Ovde će biti razmatran najčešće zastupljen sistem slaganog krova objekata većih krovnih površina:

-Krovna konstrukcija

-Trapezni – konstruktivni noseći lim

-Parna brana

-Termoizolacija

-Hidroizolacija – mehanički pričvršćena za trapezni lim teleskopskim tiplovima.


3D model slaganog krova na čeličnoj krovnoj konstrukciji:

3D model slaganog krova – slojevi ravnog krova:

Prednosti ovog sistema slaganog ravnog krova, je relativno brzo izvođenje radova.

Prilikom izrade windload proračuna, program krov podeli na celine, koje imaju različite širine traka HI ili različito rastojanje tiplova:

1. Ugaona zona (“Corner”)

2. Perimetar zona (“Perimeter”)

3. Polje (“Field”)

4. Unutrašnje polje (“Inner field”)

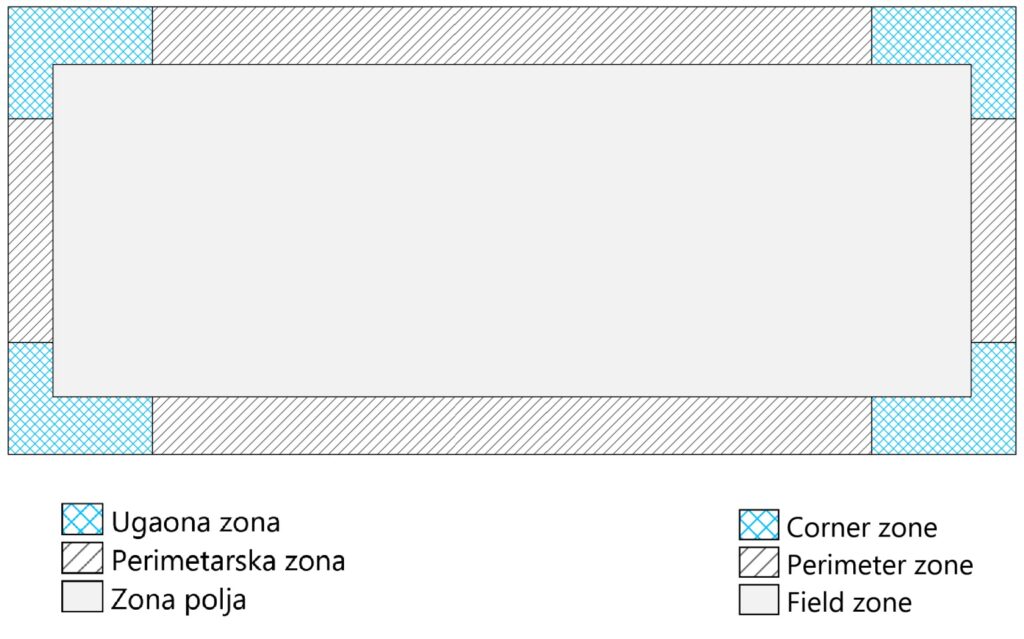

Kod objekata veće dužine u odnosu na širinu se javljaju samo prve 3 zone:

Kod objekata slične dužine i širine se javlja i 4. zona, Unutrašnje polje (“Inner field”):


Kod montaže HI membrane na trapezni lim, rastojanje tiplova je zadato korakom trapeznog lima.

Rastojanje tiplova je fiksno i iz tog razloga se u različitim zonama menja širina traka HI membrane.

Standardna širina rolni HI membrane je najčešće 2m, tako da program u zonama usvaja širine traka:

1/1 – 200cm

1/2 – 100cm

1/3 – 66cm

1/4 – 50cm

Ponekad se mogu pojaviti iznimke, da se u vrh jednog rebra trapeznog lima postavljaju dva teleskopska tipla.

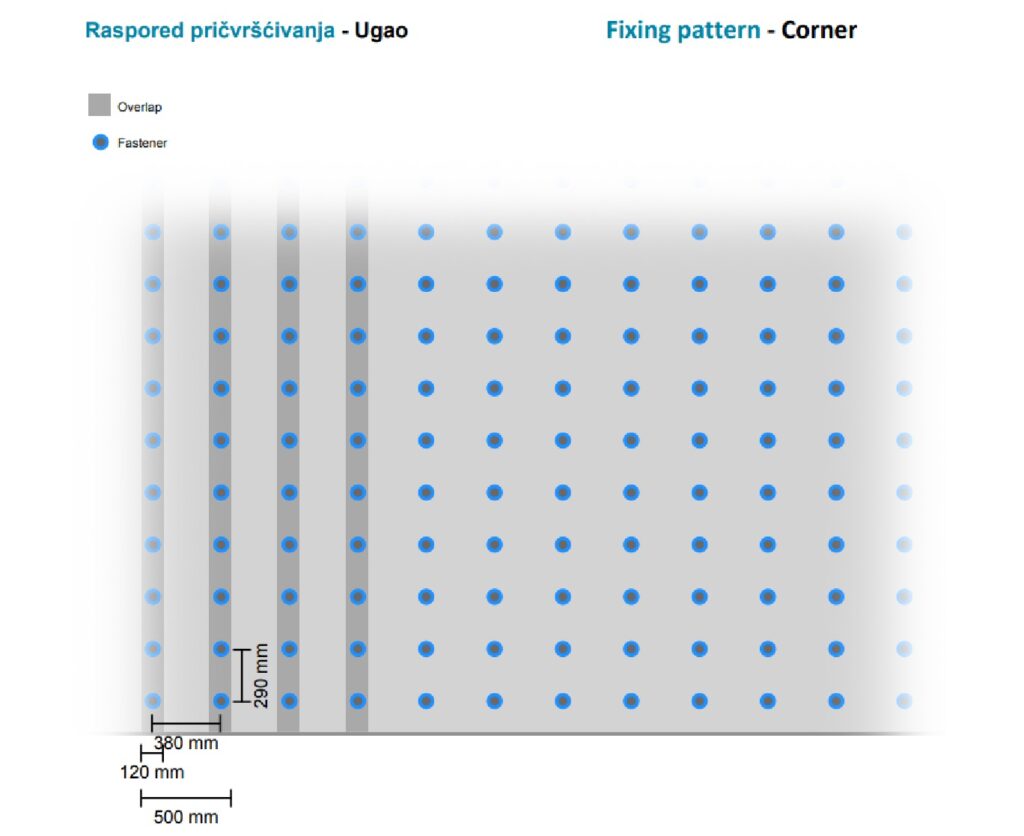

Primer Ugaone zone:

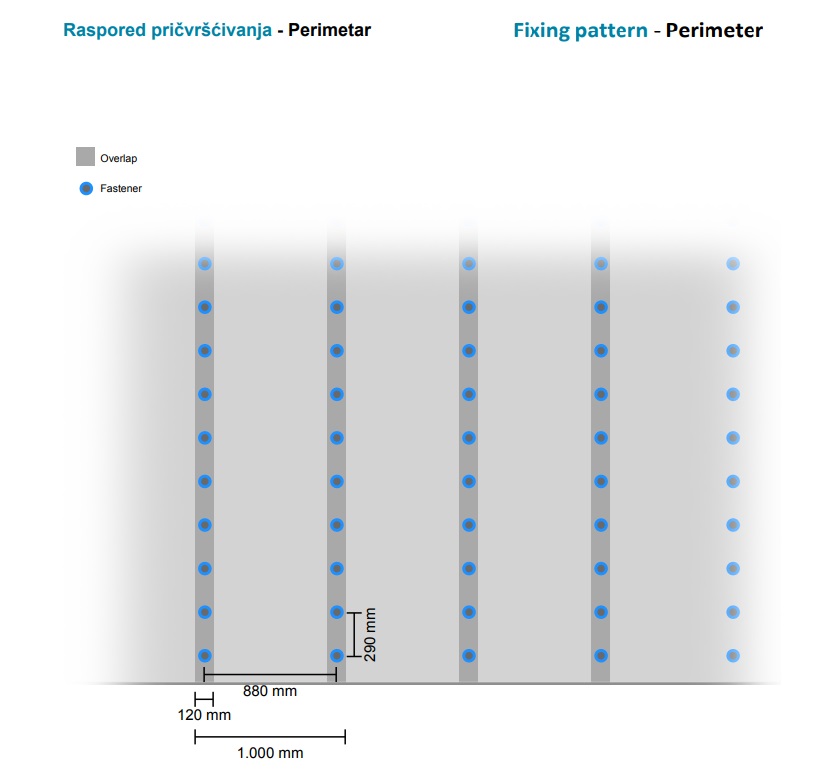

Primer Perimetar zone:

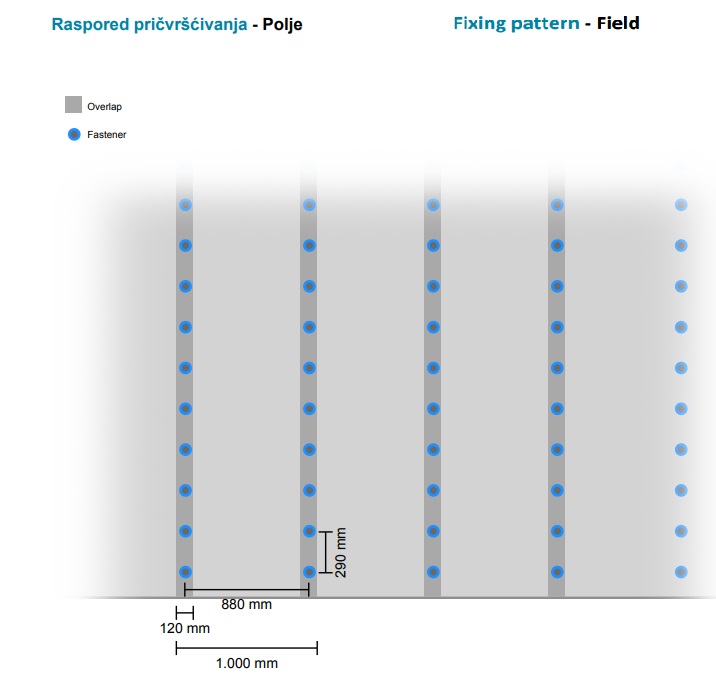

Primer Zone polje (varijanta 1):

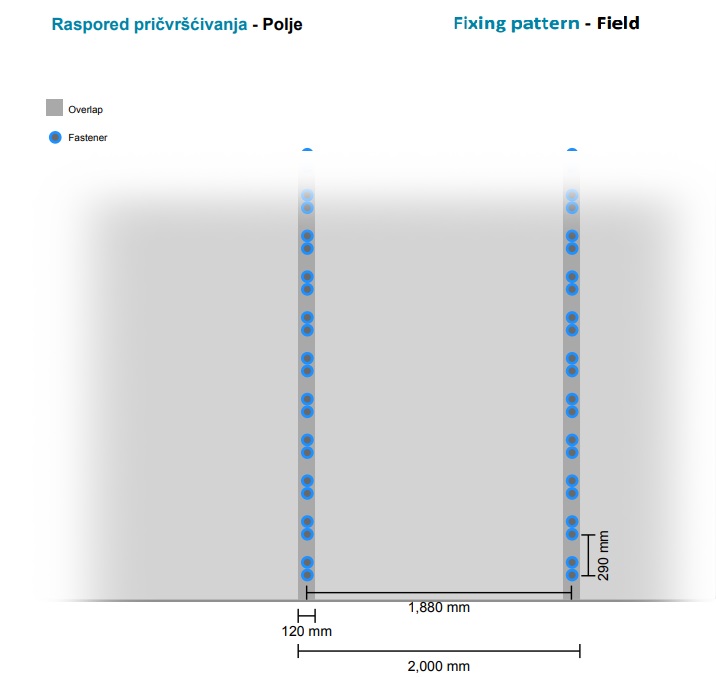

Primer Zone polje (varijanta 2 – duplo pričvršćivanje):

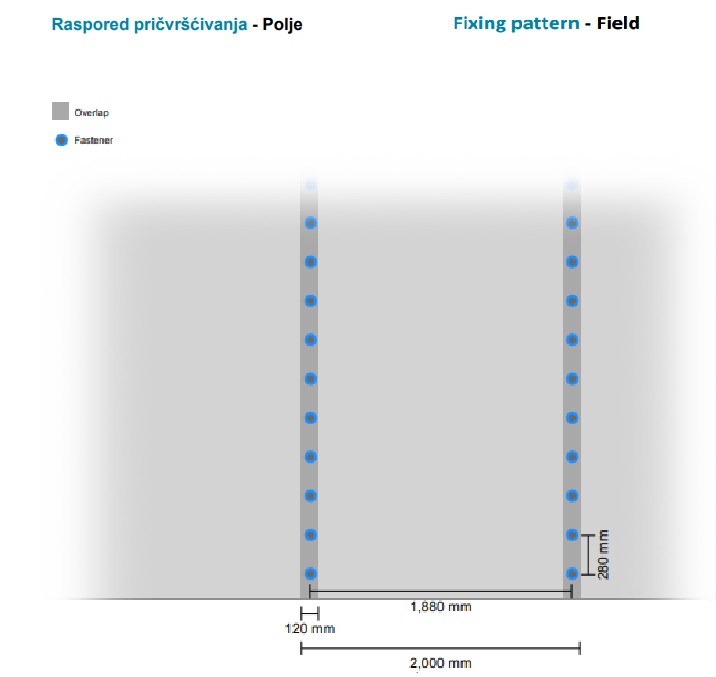

Primer Zone polje (varijanta 3):

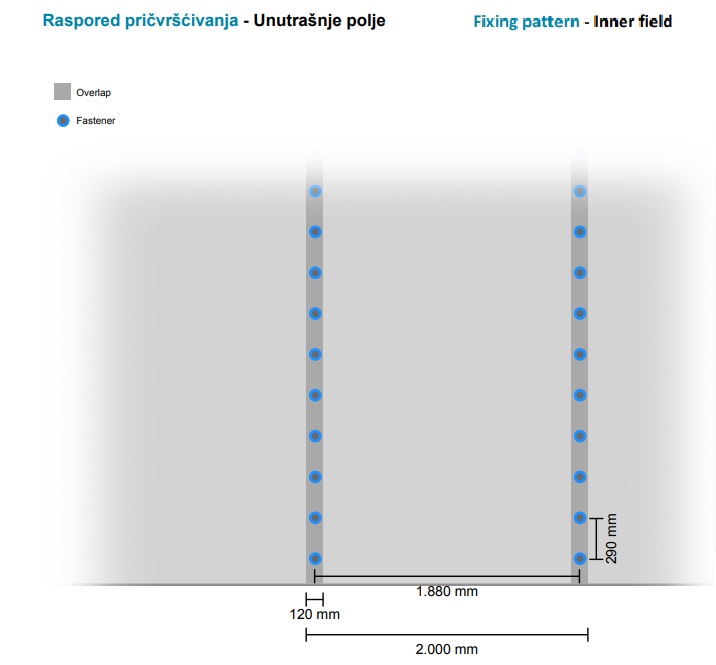

Primer Zone unutrašnje polje:

Uticaj vetra na krov objekta je najveći u uglovima i rubnim područjima, pa su tu trake HI membrane uže.

Kako se ide ka centralnom delu krova uticaj vetra slabi pa se širine traka HI membrane povećavanju do maksimalne širine cele rolne od 2m.

Analogno ovom sistemu, mehaničko pričvršćivanje za ravne podloge (beton, drvo, ravan lim itd) se koriguje obrnuto, tj. zadržava se širina traka HI dok se menja rastojanje tiplova.

U praksi se pokazalo da je uvek bolje odabrati strožiji windload proračun koji nam dostave proizvođači hidroizolacije i/ili proizvođači tiplova, što je ustaljena praksa u našem kolektivu.

Na montaži se često izvede još „strožije“ pričvršćivanje tiplovima nego je to dato Windload proračunom (proširivanje ugaonih ili perimetar zona), i ovakvim načinom izvođenja radova investitor dobija krov koji je bezbedan na sve uticaje vetrova i u ekstremnim situacijama.

Tokom izvođenja radova u obilazak dolazi tehničko lice ispred proizvođača hidroizolacije radi kontrole poštovanja tipskih detalja ugradnje hidroizolacije, poštovanja windload proračuna za projekat i kontrolu ugradnje materijala (hidroizolacije i tiplova).

Poslednjih nekoliko godina su pooštreni kriterijumi prilikom izrade Windload proračuna. Ove korekcije su načinjene usled sve češćih olujnih vetrova i vremenskih nepogoda sa kraćim vremenskim povratnim periodom.

Kriterijumi su pooštreni, pre svega usled promena klimatskih uslova, kao i potrebe za usklađivanjem sa važećim evropskim normama.
U Republici Srbiji, dana 31. marta 2022. godine, usvojen je standard SRPS EN 1991-1-
4/NA:2017 – Evrokod 1: Dejstva na konstrukcije – Deo 1-4: Opšta dejstva – Dejstvo vetra (Nacionalni prilog), bez ikakvih modifikacija u odnosu na evropski izvorni dokument.
Ovaj standard odnosi se, između ostalog, i na mehaničko pričvršćivanje hidroizolacionih membrana za podlogu, u cilju obezbeđenja otpornosti sistema na delovanje vetra.
Dokument je pripremljen od strane tehničkog komiteta CEN/TC 254 „Flexible sheets for waterproofing“ i usvojen je na nivou EU 2021. godine.
Drugim rečima, svi objekti sa ravnim krovovima i mehanički pričvršćenim hidroizolacionim sistemima koji su izgrađeni pre 31. marta 2022. godine podložni su dodatnoj analizi i, po potrebi, tehničkim merama ojačanja hidroizolacije, naročito u kritičnim zonama krova – ugaonim i perimetarskim.

Kao zaključak bi naveo da je mala razlika cena koštanja pravilno izvedenog ravnog krova* i nepravilno izvedenog ravnog krova** koji će nakon jakog vetra ili oluje pretrpeti havarijska oštećenja i iziskivati sanaciju.

Sanacija i popravka nepravilno izvedenog ravnog krova može zahtevati veća finansijska ulaganja, ako se u startu ne izvede prema pravilima struke.

* krov izveden prema Windload proračunu (sa više tiplova i užih traka HI) – viša cena

** krov nije izveden prema Windload proračunu (manje tiplova i širih traka HI) – niža cena

Kada se ispoštuje Windload proračun, povećava se broj ugrađenih tiplova i povećava preklope HI membrane. Samim tim se dobija veća cena materijala za izvođenje ravnog krova. Ovo je važno napomenuti kako bi investitori sagledali način izvođenja ravnog krova a ne samo konačnu cenu koštanja.

Ovom objavom je uprošćeno opisan proračun za mehanički pričvršćene HI membrane na ravnom krovu, kako bi i lica kojima ova materija nije bliska mogla razumeti suštinu Windload proračuna.
