Tipski detalji krovnih prodora:

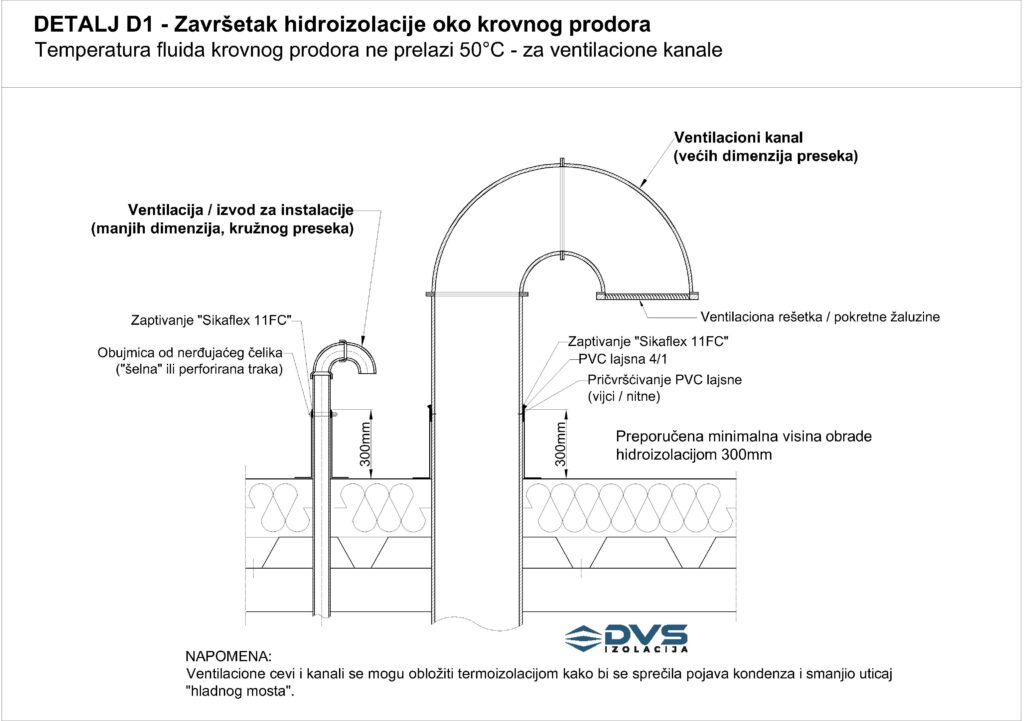

DETALJ D1 – Završetak hidroizolacije oko krovnog prodora
Temperatura fluida krovnog prodora ne prelazi 50°C – za ventilacione kanale

Obrada krovnih prodora HI membranom se izvodi po preporukam do 300mm visine od krovne ravni.

Ventilacioni kanali se mogu obložiti i termoizolacijom a nakon toga sa hidroizolacijom.

Instalacione cevi kružnog poprečnog preseka (u daljem tekstu skraćeno p.p.) se oblože razdavajućim slojem geotekstila a zatim izvrši postavljanje i zavarivanje HI membrane.

Nakon toga se vrši zaptivanje sa poliuretanskim zaptivnim gitom i postavi inox obujmica (“šelna”) ili preforirana traka. Prilikom stezanja ostvaruje se vodonepropusno zaptivanje.

Kod ventilacionih kanala pravougaonog preseka, po obimu se postavi PVC ili FPO lajsna 4/1 i vijcima / nitnama pričvrsti za kanal. Nakon toga se kanal obloži razdvajajućim slojem geotekstila ili kamenom vunom. Završna obrada je sa hidroizolacionom membranom koja se zavaruje vrućim vazduhom za lajsne i osnovnu krovnu HI membranu.

U slučajevima kada je geometrija ventilacionih kanala složena ili nije pristupačna za obradu sa HI membranom, ventilacije se mogu hidroizolovati i sa tečnom HI membranom “Sikalastic 641”

U nastavku su primeri hidroizolovanih ventilacija:

DETALJ D2 – Završetak hidroizolacije oko dimnjaka / limenih cevi visoke temperature
Temperatura fluida krovnog prodora prelazi 50°C – za ventilacione kanale/dimnjake

Prilikom hidroizolacije ventilacionih kanala i dimnjaka kroz koje struji vazduh visoke temeperature (iznad 50°C) neophodno je da se unutrašnja cev obloži kamenom vunom za dimnjake a zatim obloži drugim oklopnim limom.

Temperatura na spoljašnjem limu je niža (ispod 50°C) i kao takva je adekvatna za postavljanje HI membrane.

Na oklopni lim se pričvršćuje PVC /FPO lajsna 4/1, za koju se zavruje HI membrana. Spoj se zatim zaptiva poliuretanskim zaptivnim gitom.

Sastav dimnjačke cevi i oklopnog lima se završava u konusnom suženju. Spoj se zaptiva sa vatrostalnim silikonom otpornim na visoke temperature.

Važno je napomenuti da se dimnjačke cevi moraju obraditi sa TI i HI kroz sve krovne slojeve.

Ukoliko se dimnjaci izvedu sa modularnim gotovim elementima ( inox cev / termoizolacija /oklopni lim) obrađuju se identično kao iznad opisano.

Kod stambenih objekata, privatnih kuća ili stambenih zgrada, ventilacije i dimnjaci se mogu izvesti kao ozidani izvodi. Dimnjaci u zidanoj izvedbi se najčešće izvode od tipskih elemenata, unutar ozida se postavljaju keramičke kružne cevi, termoizolacija i modularni blok. Spoljašnja temperatura ozidanih dimnjaka je niža od 50°, tako da se hidroizolacija izvodi prema tipskim detaljima.

Primeri obloženih dimnjaka / ventilacija:

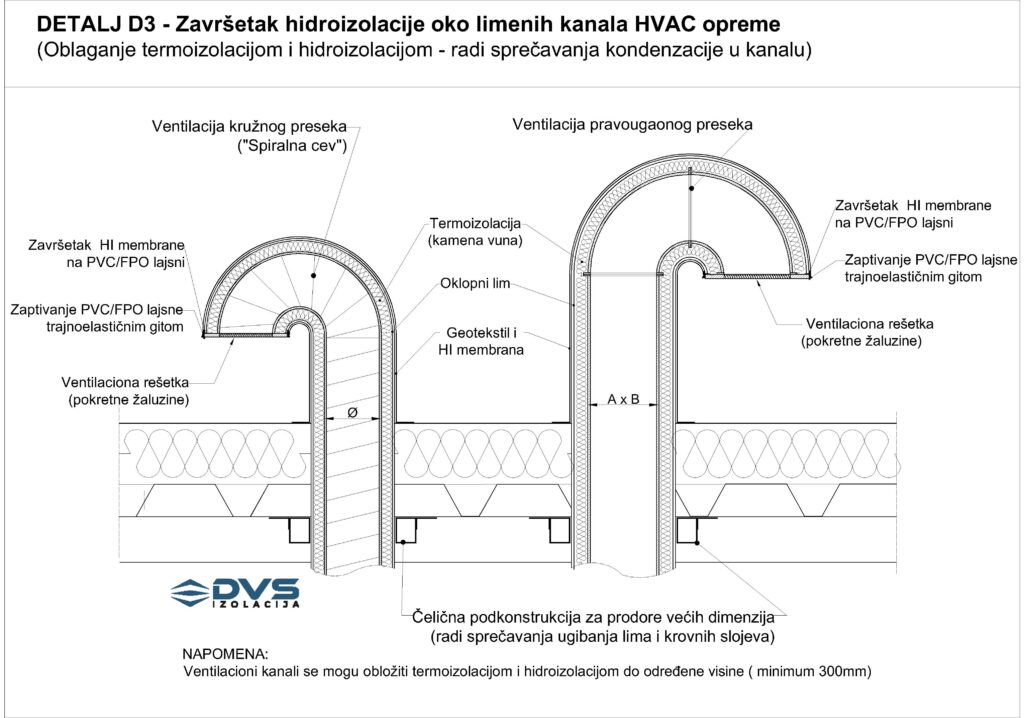

DETALJ D3 – Završetak hidroizolacije oko limenih kanala HVAC opreme
(Oblaganje termoizolacijom i hidroizolacijom – radi sprečavanja kondenzacije u kanalu)

Ventilacioni kanali HVAC sistema se najčešće izvode od limenih kanala kružnog ili pravougaonog p.p.

U zavisnosti od temperaturne razlike vazduha unutar kanala i ambijenta, može se izvršiti oblaganje sa TI a nakon toga sa HI membranom. Oblaganje termoizolacijom sprečava pojavu kondenza unutar kanala.

Važna napomena kod izvođenja završetaka ventilacionih kanala je da se postave žaluzine/rešetke pod manjim uglom od 45°, tako da se spreči ulaz vode od atmosferskih padavina u unutrašnjost kanala. U detalju je ugao između ventilacione rešetke i krovne ravani 0° ( ili 180°).

Obrada kanala TI i HI se može izvršiti do visine od minimum 300mm ili celokupan deo koji je iznad krovne ravni.

Primeri hidroizolovanih ventilacionih kanala:

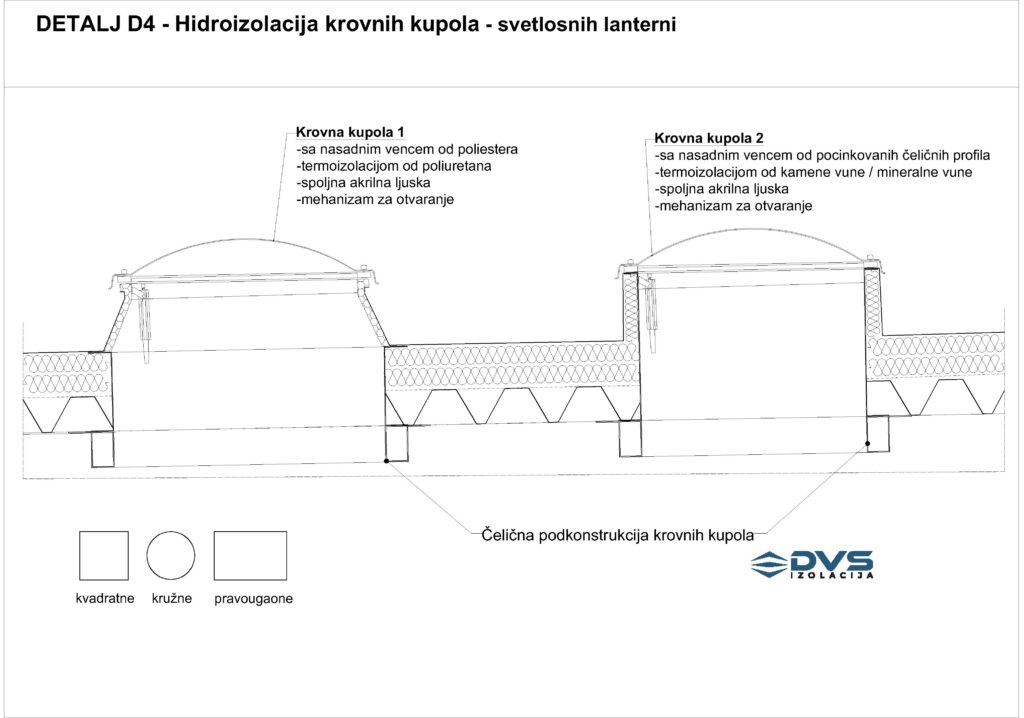

DETALJ D4 – Hidroizolacija krovnih kupola – svetlosnih lanterni

Krovne kupole / lanterne / svetlosne trake mogu biti različitih dimenzija i oblika. Kupole mogu imati više fukcija a najčešće se ugrađuju zbog svetlosti, kao protivpožarne kupole za oddimljavanje a mogu poslužiti i za provetravanje prostora unutar objekta.

Na detalju su prikazana dva najčešća oblika krovnih kupola. Prvi oblik je sa fabričkim nasadnim vencem koji ima i termoizolaciju, dok je drugi oblik sa nasadnim vencem od pocinkovanog lima koji se popunjava sa kamenom vunom.

Montaža HI membrane na krovne kupole se najčešće usaglašava sa izvođačem kupola.

Važno je napomenuti da krovne kupole zahtevaju montažu čelične podkonstrukcije – čeličnog rama. Oko čeličnog rama neophodno je namonirati čelični L profil za naleganje krovnog trapeznog lima.

U praksi se često dešava da se oko čelične podkonstrukcije kupole ne montira dodatni profil, i tu se noseći trapezni lim ugiba. I to je loša izvedba, pa zahteva dodatne prepravke pre montaže termoizolacije i hidroizolacije ravnog krova.

Primeri nasadnih venaca i krovnih kupola:

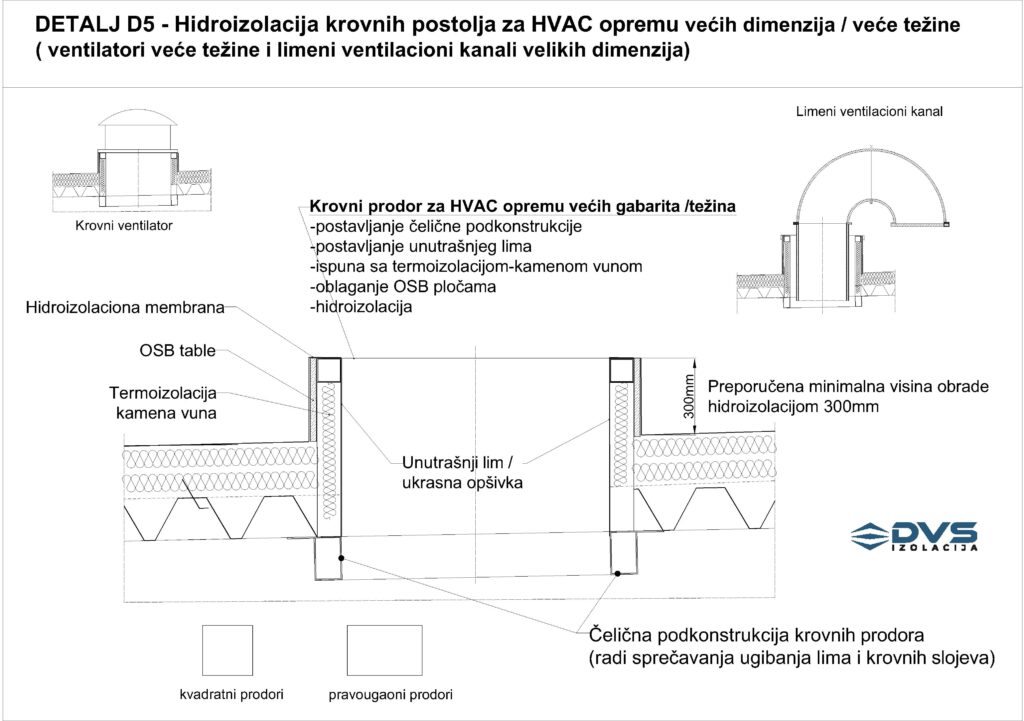

DETALJ D5 – Hidroizolacija krovnih postolja za HVAC opremu većih dimenzija / veće težine
( ventilatori veće težine i limeni ventilacioni kanali velikih dimenzija)

Prilikom prosecanja otvora većih dimenzija, postoji mogućnost ugibanja krovnog pokrivača tj. nosećeg trapeznog lima.

Kako bi se sprečilo preveliko ugibanje slaganog krova, pre prosecanja se postavlja čelična poskonstrukcija (čelični ram) koja se pričvršćuje za krovnu konstrukciju.

Ovakva izvedba se primenjuje i za postavljanje ventilatora, klima i druge opreme veće težine.

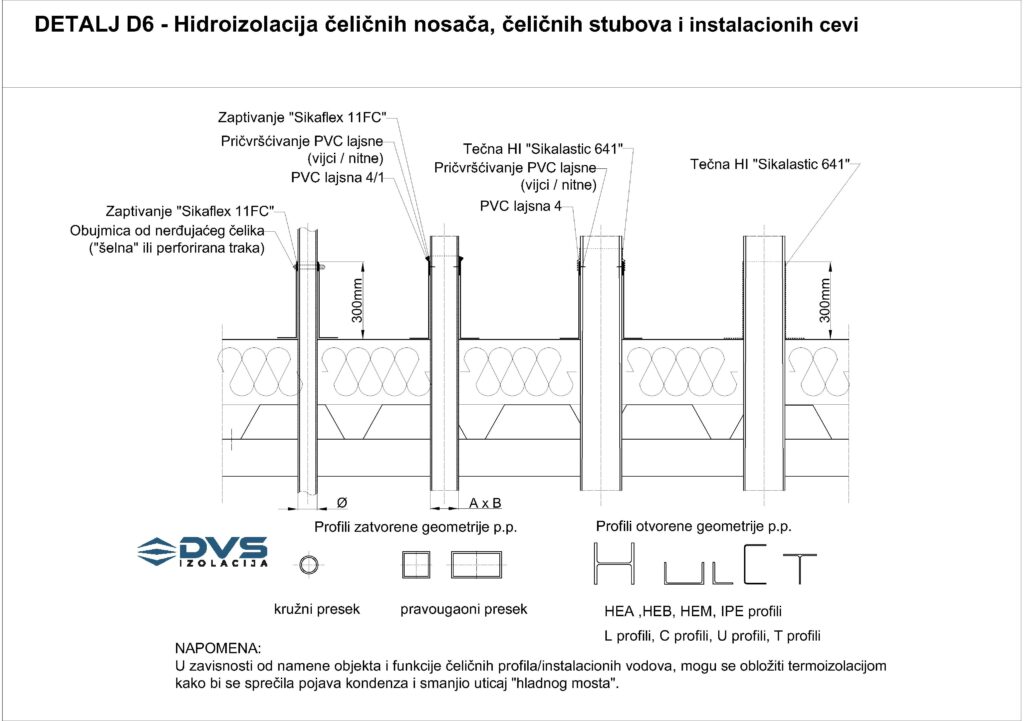

DETALJ D6 – Hidroizolacija čeličnih nosača, čeličnih stubova i instalacionih cevi

Na ravnim krovovima koji su izvedeni u sistemu slaganih slojeva se često postavlja dodatna oprema koja zahteva izvode instalacionih čeličnih cevi, čeličnih stubića i čeličnih nosača.

Hidroizolacija prodora čeličnih profila se izvodi slično kao i kod ventilacionih kanala.

Čelični profili mogu biti zatvorenog poprečnog preseka (kružni p.p., pravougaoni p.p. i kvadratni p.p.) i otvorenog poprečnog preseka ( HEA, HEB, HEM profili, L profili, C profili, T profili i sl).

Kod profila kružnog poprečnog preseka hidroizolacija se završava sa zaptivanjem i stezanjem inox obujmicom / perforiranom trakom.

Profili pravougaonog i kvadratnog preseka se hidroizoluju postavljanjem PVC/FPO lajsnom , za koju se zavaruje Hi membrana. Nakon toga se vrši zaptivanje lajsne i zida čeličnog profila.

Profili koji imaju otvoren poprečni presek su teško obradivi i najčešće se sastav HI membrane i lajsne dodatno hidroizoluje sa tečnom membranom.

Tečnom HI membranom se mogu hidroizolovati i profili zatvorenog p.p.

Ukoliko postoji mogućnost pojave kondenza u objektu zbog “hladnog mosta” oko čeličnih profila se postavlja sloj termoizolacije.
