Na stambenoj jedinici (dvojna kuća) u Staroj Pazovi izvedeni su sledeći slojevi ravnog krova na AB krovnoj ploči:

  • Parna brana položena slobodno, sa preklopima.
  • Osnovna termoizolacija – tvrdo presovani stiropor EPS A120, debljine d = 24 cm.
  • Padirana termoizolacija – tvrdo presovani stiropor EPS A120, debljine d = 2–16 cm, za ostvarivanje nagiba krovnih ravni od 2 %.
  • Klinovana termoizolacija – tvrdo presovani stiropor EPS A120, nagib 4 %, za ostvarivanje kontra-nagiba u uglovima, kako bi se sprečilo zadržavanje vode.
  • Termoizolacija vertikalnih delova nadzidaka – holker atika, EPS stiropor, debljine d = 5 cm.
  • Termoizolacija horizontale nadzidaka – venac atika, stirodur XPS, debljine d = 3 cm.
  • OSB table debljine d = 18 mm postavljene na vencu atike, prepuštene ka spolja u skladu sa debljinom demit fasade.
  • Postavljanje završnih FPO L lajsni po obimu krova.
  • FPO hidroizolaciona membrana brenda Sika-Sarnafil, Sarnafil TS 77-15, debljine d = 1,5 mm.
  • Mehaničko pričvršćivanje hidroizolacije pomoću tiplova dužine L = od 295 do 455 mm.
  • Na krovu su ugrađeni horizontalni slivnici, otparivači i sigurnosni prelivi.

Ukupna površina ugrađene hidroizolacije iznosi P = 210 m²,

Ukupna površina termoizolacije P = 160 m², sa ukupnom zapreminom V = 15 m³.

Na ovom objektu mogu se uočiti svi elementi standardnog ravnog krova sa betonskom pločom. Svi elementi krova prikazani su detaljno u sledećem detalju.

Detalj D7 – Atika ravnog krova sa nadzidkom i AB krovnom pločom – Stambeni objekti.


Detaljnije opise detalja možete pogledati na linku ovde.


Parna brana i osnovna termoizolacija


Termoizolacija i OSB table venca atike


Padirana termoizolacija


Klinovana termoizolacija


Tiplovanje hidroizolacije


Slivnik


Otparivači


Sigurnosni preliv

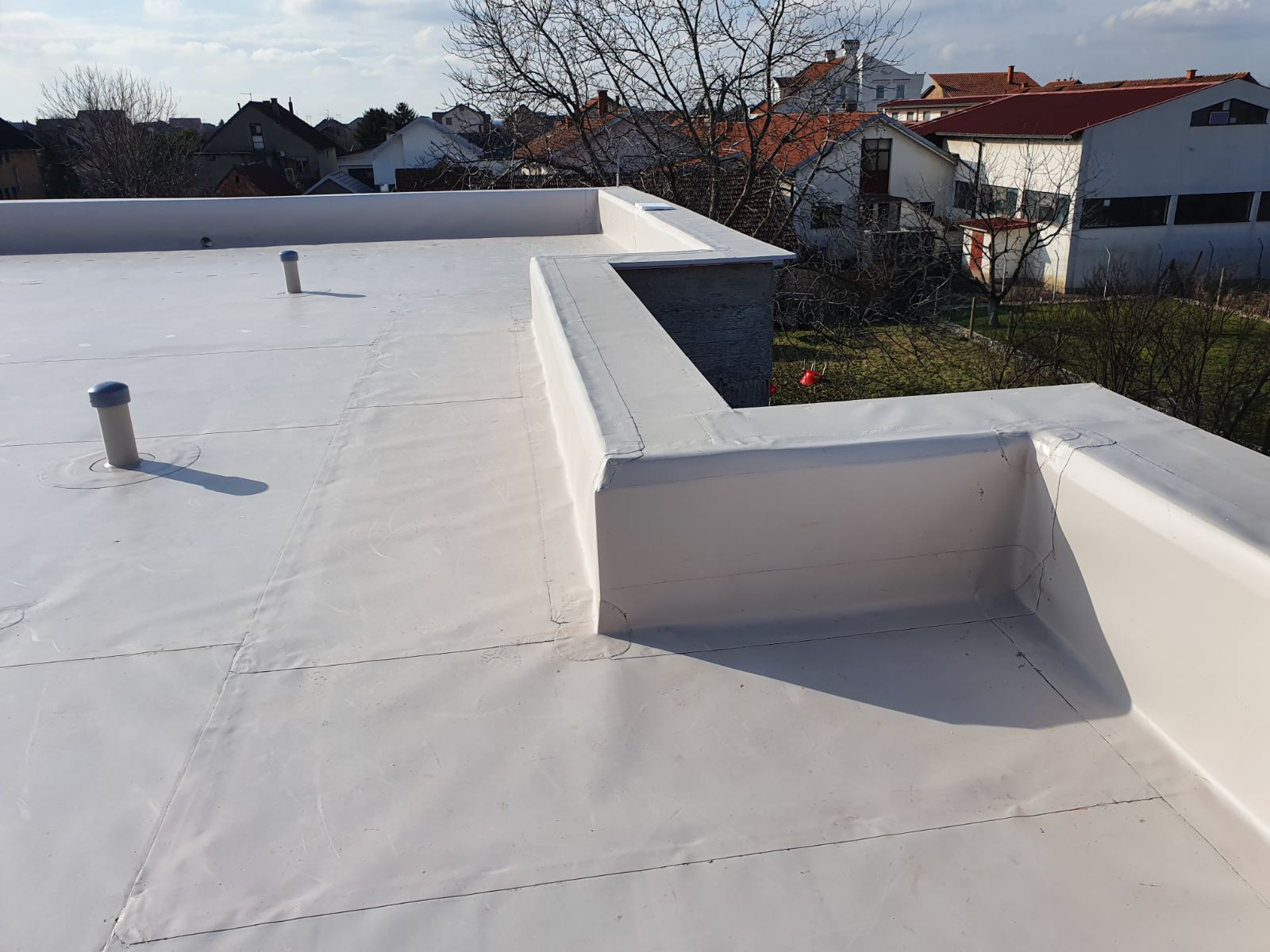

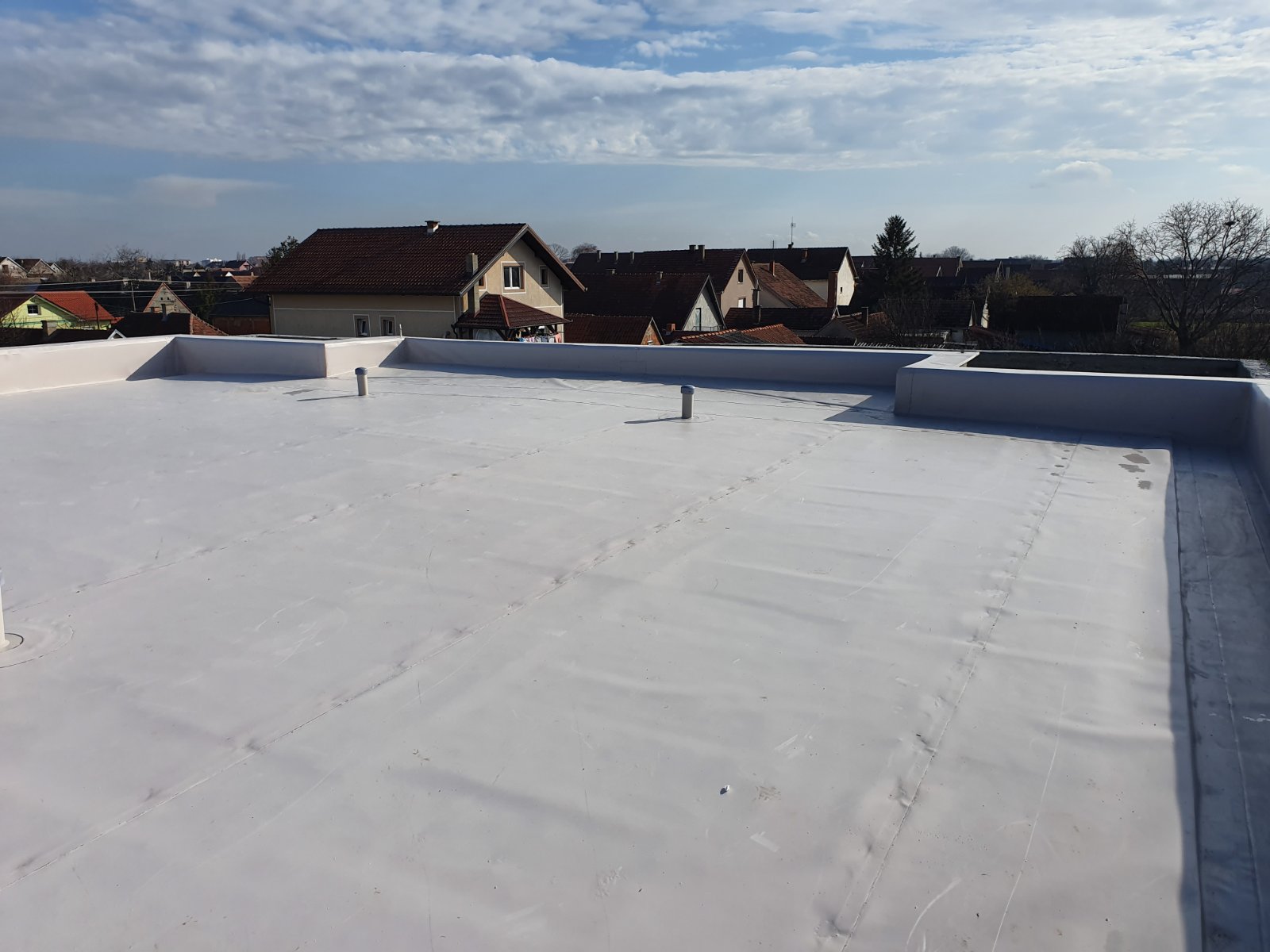

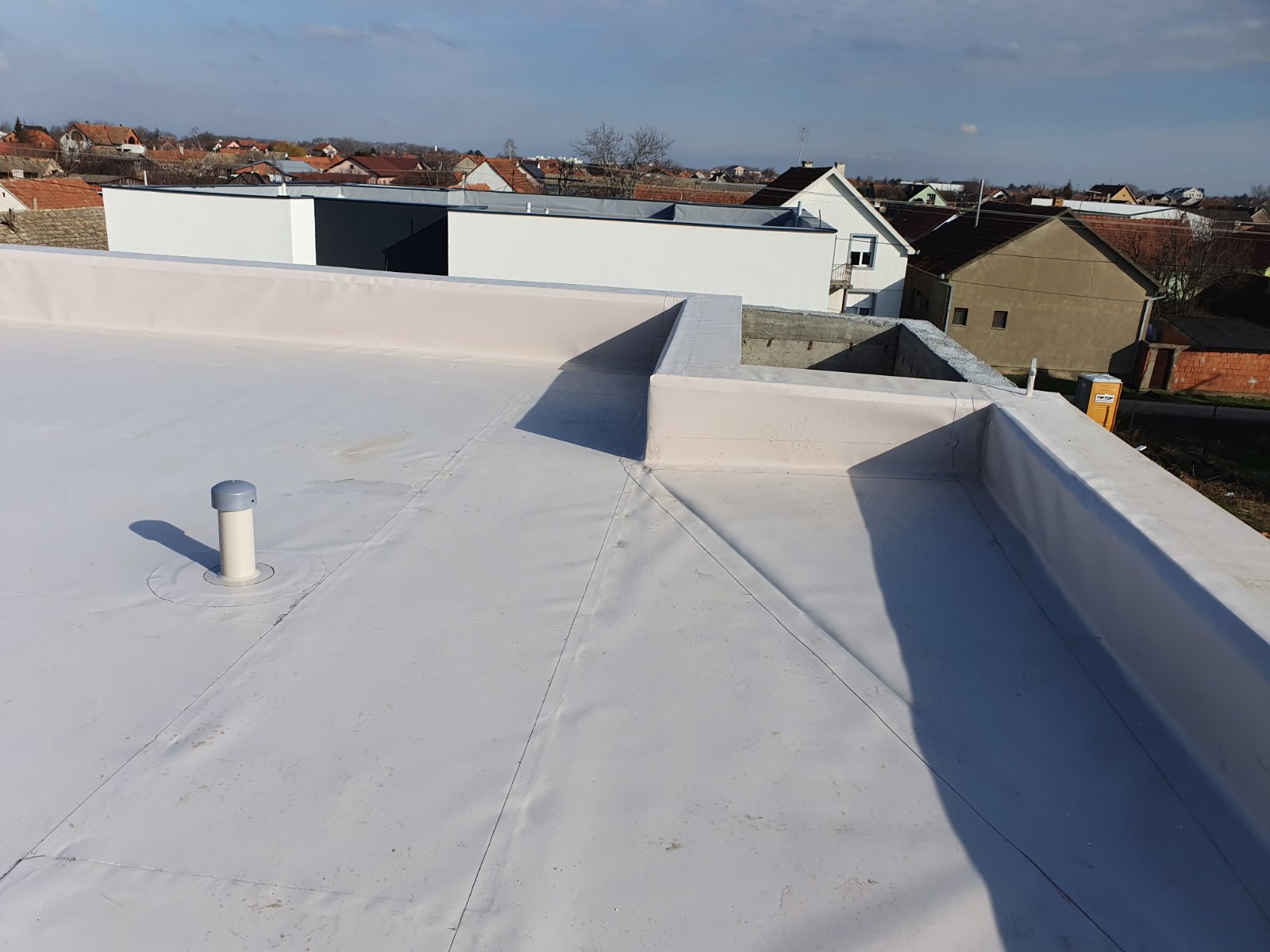

Fotografije krova nakon izvedenih radova
