Izvođenje hidroizolaterskih radova zahteva poštovanje pravila struke, preporuka proizvođača, kao i primenu praktičnih rešenja, proverenih detalja i stečenog iskustva sa gradilišta.

Razvojem novih tehnologija i materijala u oblasti hidroizolacije, izvođenje krovnih hidroizolacionih sistema neprestano se usavršava.

Pored svega navedenog, postoje tipski detalji koji predstavljaju smernice za svaki projekat.

Nakon usaglašavanja tipskih detalja, za svaki pojedinačni objekat definišu se izvođački detalji, koji se odobravaju od strane projektanta ili nadzornog organa, uz saglasnost predstavnika investitora.

Detalji atike – nadzidak ravnog krova

(detalj D7, detalj D8)

Kod ravnih krovova, duž obima krova najčešće se podiže nadzidak, tzv. atika. Ovim rešenjem ravan krov se vizuelno “sakriva”, čime se postiže estetski dopadljiv završetak fasade sa ravnim, horizontalnim vrhom, što doprinosi arhitektonskoj celovitosti objekta.

Kod objekata gde je krovna ili terasna armirano-betonska (AB) ploča monolitna, završetak hidroizolacije najčešće se izvodi prema detalju D7. U tom slučaju, na krovnoj ploči se formira nadzidak, koji može biti izrađen od giter bloka, Ytong bloka ili kao monolitni AB nadzidak.

Hidroizolacija u potpunosti prekriva i vertikalni i horizontalni deo atike, završavajući se na ivičnoj lajsni, koja je obložena PVC/FPO materijalom. Ovakvim načinom izvođenja kompletna krovna površina i atika efikasno su zaštićene od prodora vode u zonu stambenog prostora.

Horizontalni gravitacioni slivnik:

Otparivač sa poklopcem:

Sigurnosni preliv – za veće površine krovnih ravni:

Horizontalni gravitacioni slivnik i sigurnosni preliv – za manje krovne površine:

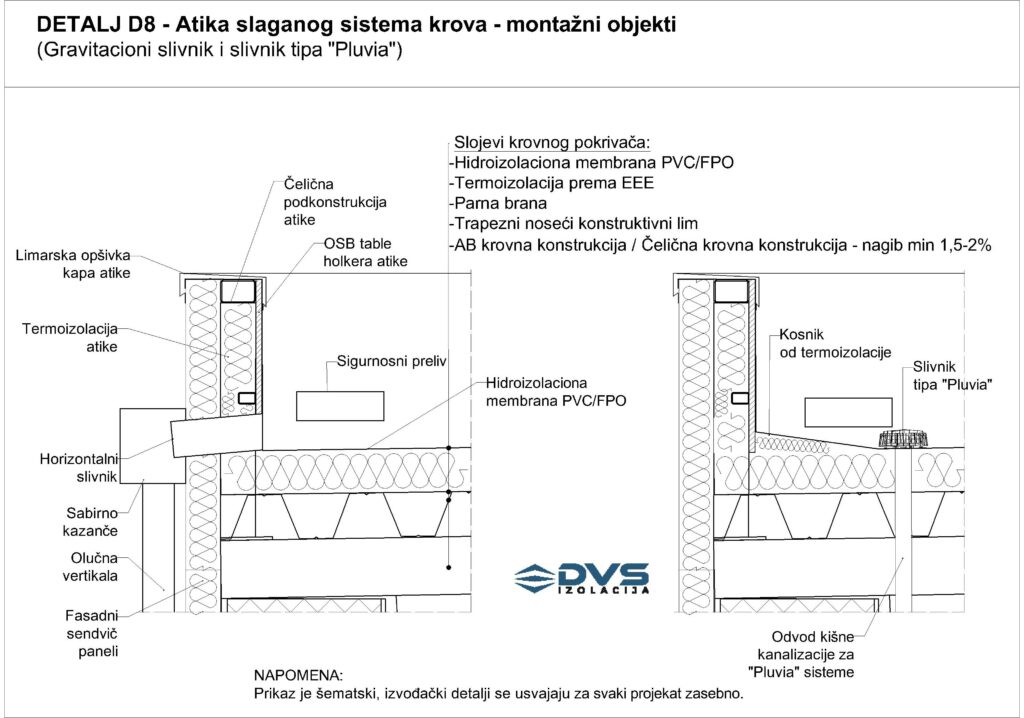

Kod montažnih objekata, gde se primenjuje detalj D8 – najčešće kod poslovnih objekata (administrativne zgrade, proizvodni pogoni, skladišta, tržni centri itd.) – hidroizolacija takođe pokriva i vertikalni i horizontalni deo atike, osiguravajući adekvatnu zaštitu od vode.

U zavisnosti od sistema odvođenja kišnice, postoje dva tipska rešenja:

  • Sistem sa gravitacionim slivnicima, koji uključuje spoljašnje sabirne kazančiće i olučne vertikale.
  • Sistem sa podpritisnim odvođenjem vode (Pluvia sistem), gde se kišna kanalizacija odvodi unutar objekta.

Vertikalni gravitacioni slivnik:

Sistem sa podpritiskom – “Pluvia” slivnik:


Detalj prohodnog krova sa dekingom / keramikom na distancerima

(detalj D9)


Prohodne terase/krovovi izvode se sa adekvatnom zaštitom hidroizolacije kako bi se sprečila oštećenja.
Zaštita hidroizolacije na prohodnim i opterećenim hidroizolacionim sistemima može biti realizovana na sledeće načine:

  • Armirana košuljica.
  • Armirana košuljica sa keramičkim pločicama.
  • Balast od kamenih oblutaka.
  • Deking od kompozitnih lamela ili keramike na distancerima.
  • Drenažni sloj sa kompostom i zelenilom (ozelenjeni krov).

Slojevi iznad hidroizolacije imaju dvostruku funkciju – štite je od mehaničkih oštećenja i UV zračenja, čime se produžava njen vek trajanja i povećava otpornost na spoljašnje uticaje.

U nastavku su prikazane opcije slojeva prohodnih terasa sa keramičkim pločicama i dekingom:


1. Slojevi prohodnih terasa/krovova sa lepljenim keramičkim pločicama – HI membrana:

  • AB ploča
  • Parna brana
  • Osnovna termoizolacija prema EEE (ukoliko se ispod terase/krovnog dela nalazi stambeni prostor)
  • Sloj za padiranje sa nagibom od 1,5–2% (armirana košuljica ili padirana termoizolacija)
  • Razdvajajući sloj geotekstila
  • Hidroizolaciona membrana za opterećen sistem
  • Zaštitni sloj geotekstila
  • Građevinska PE folija – klizajući sloj (opciono)
  • Armirana košuljica – zaštitni sloj hidroizolacije
  • Polimercementna hidroizolacija (štiti armiranu košuljicu od upijanja vlage i smrzavanja zimi)
  • Lepak za keramičke pločice
  • Keramičke pločice


2. Slojevi prohodnih terasa/krovova sa lepljenim keramičkim pločicama – hidroizolacioni premaz (tečna HI membrana):

  • AB ploča
  • Parna brana
  • Osnovna termoizolacija prema EEE (ukoliko se ispod terase/krovnog dela nalazi stambeni prostor)
  • Sloj za padiranje (armirana košuljica) sa nagibom od 1,5–2%
  • Tečna hidroizolacija sa posipom od kvarcnog peska (poliuretanska tečna membrana)
  • Lepak za keramičke pločice
  • Keramičke pločice


3. Slojevi prohodnih terasa/krovova sa dekingom – HI membrana:

  • AB ploča
  • Parna brana
  • Osnovna termoizolacija prema EEE (ukoliko se ispod terase/krovnog dela nalazi stambeni prostor)
  • Sloj za padiranje (armirana košuljica)
  • Razdvajajući sloj geotekstila
  • Hidroizolaciona membrana za opterećen sistem
  • Štelujući distanceri sa podloškama
  • Podkonstrukcija za deking (opciono)
  • Kompozitne lamele / keramičke ploče


4. Slojevi prohodnih terasa/krovova sa dekingom – tečna HI membrana:

  • AB ploča
  • Parna brana
  • Osnovna termoizolacija prema EEE (ukoliko se ispod terase/krovnog dela nalazi stambeni prostor)
  • Sloj za padiranje (armirana košuljica) sa nagibom od 1,5–2%
  • Tečna hidroizolacija (poliuretanska tečna membrana)
  • Štelujući distanceri sa podloškama
  • Podkonstrukcija za deking (opciono)
  • Kompozitne lamele / keramičke ploče

Sa razvojem novih sistema završne obrade podova i upotrebom kompozitnih materijala, sve češće se primenjuje deking sa kompozitnim lamelama ili deking sa keramičkim pločama na distancerima (detalj D9).

Ova rešenja su prvobitno korišćena u baštama ugostiteljskih objekata (restorani, hoteli, kafići itd.), ali su vrlo brzo našla primenu i kod stambenih objekata.

Postavljanjem dekinga na ravnim krovovima (terasnim ili krovnim površinama) obezbeđuje se prohodan krov, uz brojne prednosti.

Ovaj sistem je izuzetno povoljan jer:

  • Štiti hidroizolaciju od mogućih oštećenja jer nema livenja zaštitnog sloja (košuljice).
  • Omogućava laku demontažu dekinga radi provere ispravnosti hidroizolacionog sistema.

Kod rešenja sa lepljenim keramičkim pločicama i košuljicom, inspekcija hidroizolacije zahteva potpuno uklanjanje postojećih slojeva, što podrazumeva:

  1. Štemovanje i uklanjanje keramičkih pločica.
  2. Štemovanje košuljice i njeno uklanjanje sa krova.
  3. Nakon sanacije hidroizolacije, ponovno postavljanje zaštitnog sloja geotekstila, izlivanje nove košuljice i lepljenje novih keramičkih pločica.

Iako rešenje sa lepljenim keramičkim pločicama obezbeđuje veću stabilnost i nosivost, ono zahteva značajno veća ulaganja u slučaju oštećenja hidroizolacije i sanacije curenja.
S druge strane, kod sistema sa dekingom, nema mehaničkih oštećenja usled izlivanja zaštitne košuljice, što smanjuje troškove eksploatacije i održavanja, čineći ga dugoročno isplativijim rešenjem za investitore.
Finansijska ulaganja u sistem sa lepljenim keramičkim pločicama (opcija slojeva 1. i 2.)
praktično su izjednačena sa troškovima sistema sa dekingom(opcija slojeva 3. i 4.).

U zavisnosti od projektnog rešenja i namene terase/krova, za svaki pojedinačni projekat usvaja se optimalno rešenje kako bi se postigao najbolji odnos između uloženih sredstava i dugoročne funkcionalnosti.

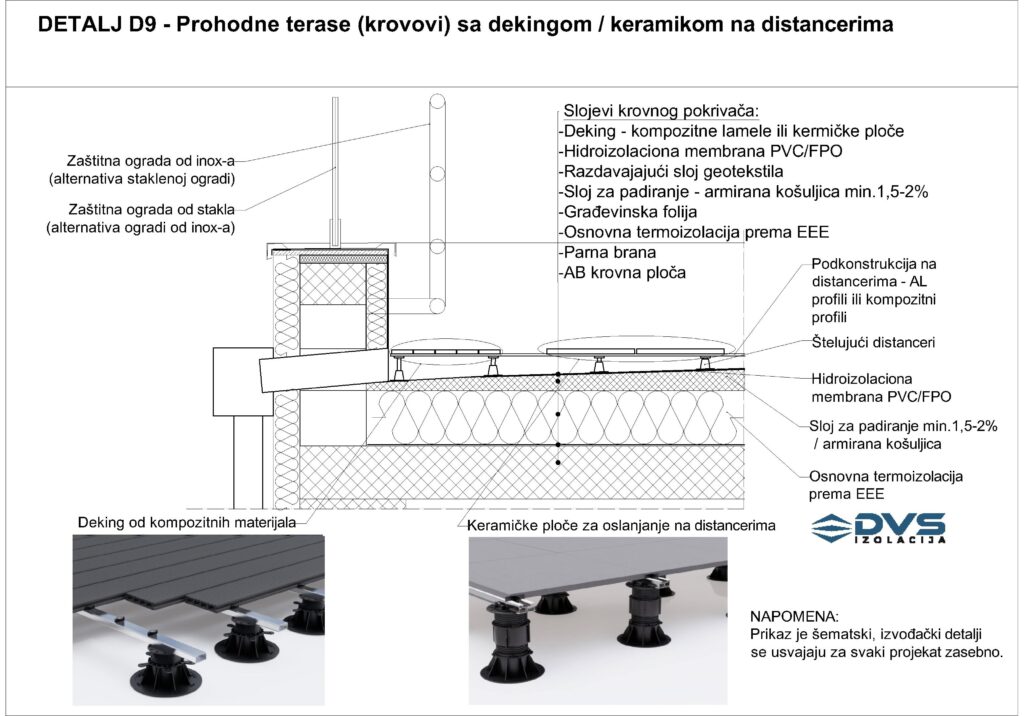

Detalj D9 prikazuje sistemsko rešenje postavljanja dekinga na terasi/krovu sa hidroizolacionom membranom (opcija slojeva 3. i 4.).

Deking sa lamelama od kompozitnih materijala:

Štelujući distanceri sa podkonstrukcijom:

Keramika na distancerima:

(*Fotografije preuzete sa web stranice dekigzona.com)

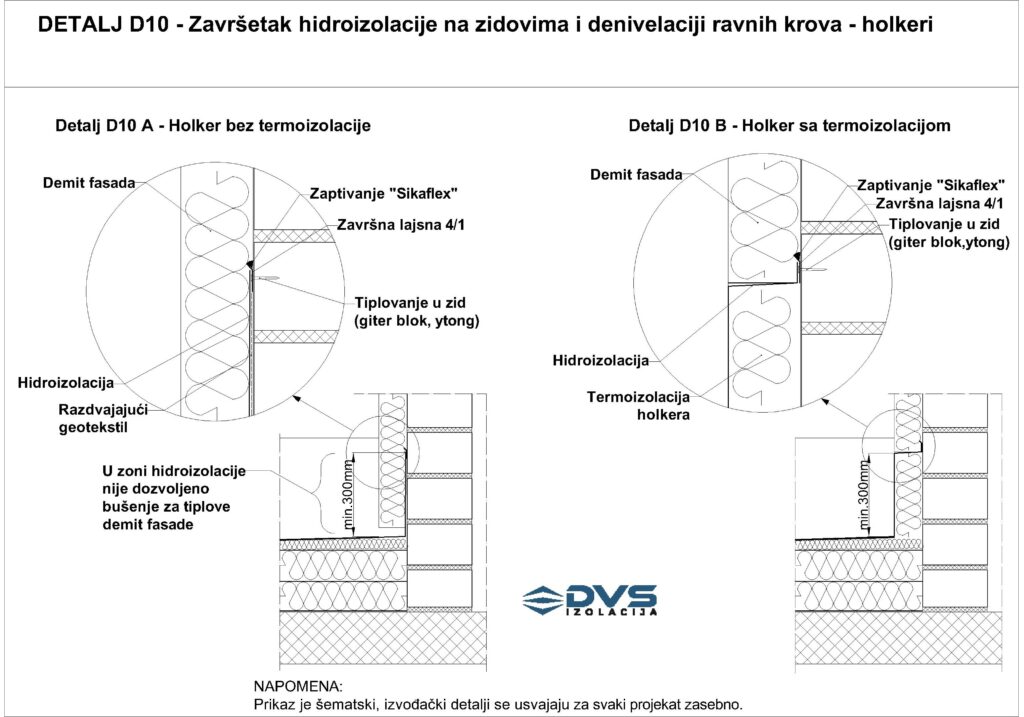

Detalj hidroizolacije na zidovima – holker

(detalj D10)

Završetak hidroizolacije na denivelacijama krova, holkerima uz zidove ili atike može se izvesti na više načina.

Najčešće korišćeno rešenje je završetak hidroizolacije na završnoj lajsni 4/1, koja je obložena PVC ili FPO materijalom.

Prema preporukama proizvođača hidroizolacionih sistema, holker se izvodi sa minimalnom visinom od 30 cm (300 mm) kako bi se obezbedila optimalna zaštita od prodora vode.

Redosled montaže holkera i ivičnih lajsni:

  1. Pričvršćivanje ivične lajsne vijcima/tiplovima za zid (monolitni AB zid, giter blok, ytong, montažni zidovi i sl.).
  2. Postavljanje termoizolacije ili razdvajajućeg sloja geotekstila.
  3. Zavarivanje hidroizolacije vrućim vazduhom za ivične lajsne.
  4. Zaptivanje spojeva između ivičnih lajsni i zida poliuretanskom zaptivnom masom.

Ukoliko se radi o prohodnoj terasi/krovu (detalj D10 A), postoji mogućnost da se holker izvede bez termoizolacije i postavi ispod fasadne obloge. Ovakvo rešenje efikasno sprečava oštećenje hidroizolacione membrane tokom eksploatacije objekta.

U zoni preklapanja holkera sa fasadnom oblogom ne smeju se bušiti rupe za tiplove i nosače fasade. Dimenzije i pozicija ove zone preklapanja usaglašavaju se za svaki pojedinačni projekat.

Holker na AB zidu / atici / “betonskom platnu”:

Holker na zidu od giter bloka:

Kod neprohodnih terasa/krovova (detalj D10 B), holker se oblaže termoizolacijom, preko koje se postavlja hidroizolacija i zavaruje na ivične lajsne. Debljina termoizolacije holkera određuje se u skladu sa elaboratom energetske efikasnosti (EEE) i vrstom fasadne obloge objekta.

U oba slučaja, završna lajsna se nalazi ispod fasadne obloge, čime se eliminiše mogućnost prodora vode usled atmosferskih padavina. Ovakvo rešenje dugoročno sprečava “podvlačenje vode” iza hidroizolacije i osigurava trajnu zaštitu sistema.

Holker sa termoizolacijom na zidu od giter bloka:

Holker na AB zidu / atici / “betonskom platnu”:


Detalj hidroizolacije na denivelaciji ravnog krova kod montažnih objekata
(detalj D11)

U rešenjima montažnih objekata, često se javlja potreba za izgradnjom objekata koji imaju različite visine krovnih ravni, ali su spojeni u jednu celinu.

Najčešći primer su objekti u kojima je administrativni deo (kancelarije, menza, svlačionice, kotlarnica itd.) niži, dok je glavni objekat (proizvodni deo, magacinski prostor, tržni centar itd.) veće visine.

Na sastavu ovih objekata dolazi do denivelacije krova, gde se iznad nižeg krova postavljaju fasadni paneli višeg objekta.

Ako je fasadna obloga ventilisana fasada ili demit fasada, za završetak hidroizolacije primenjuju se detalji holkera (detalj D10).

kako bi se pravilno i trajno rešio sastav ova dva objekta u smislu vodonepropusnosti, u praksi se pokazala potreba za „prekidom“ fasade višeg objekta, kako bi hidroizolacija mogla da se postavi i „podvuče“ iza fasadnih panela višeg objekta.

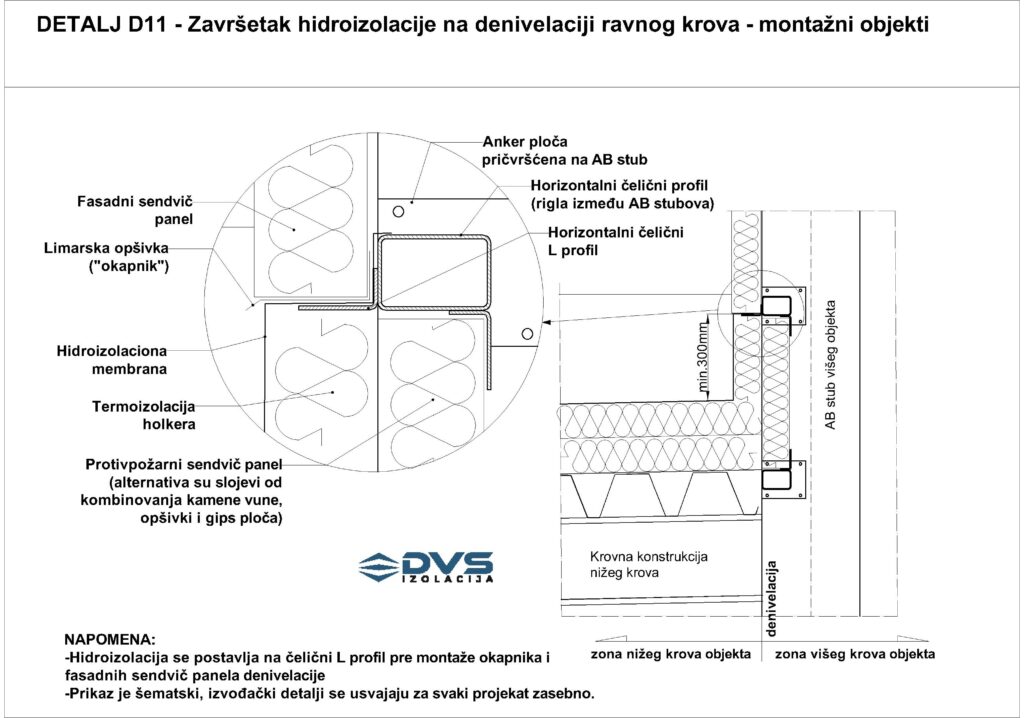

U detalju D11 prikazan je način postavljanja hidroizolacije na čelični L profil pre montaže okapnika i fasadnih panela.

Ovakvim rešenjem se izbegava prodor vode na opšivkama, kod horizontalnih fasadnih panela na vertikalnim opšivkama („omegama“), kao i kod vertikalnih fasadnih panela, na mestima gde se sastavljaju (vertikalni skriveni spojevi).

Ovaj detalj se usaglašava sa projektantima, nadzorom i predstavnicima investitora za svaki pojedinačni projekat, kako bi se obezbedila dugoročna zaštita objekta.

Primer rešenja denivelacije sa čeličnom podkonstrukcijom:

Izgled denivelacije krova nakon montaže termoizolacije, hidroizolacije i fasadnih panela:

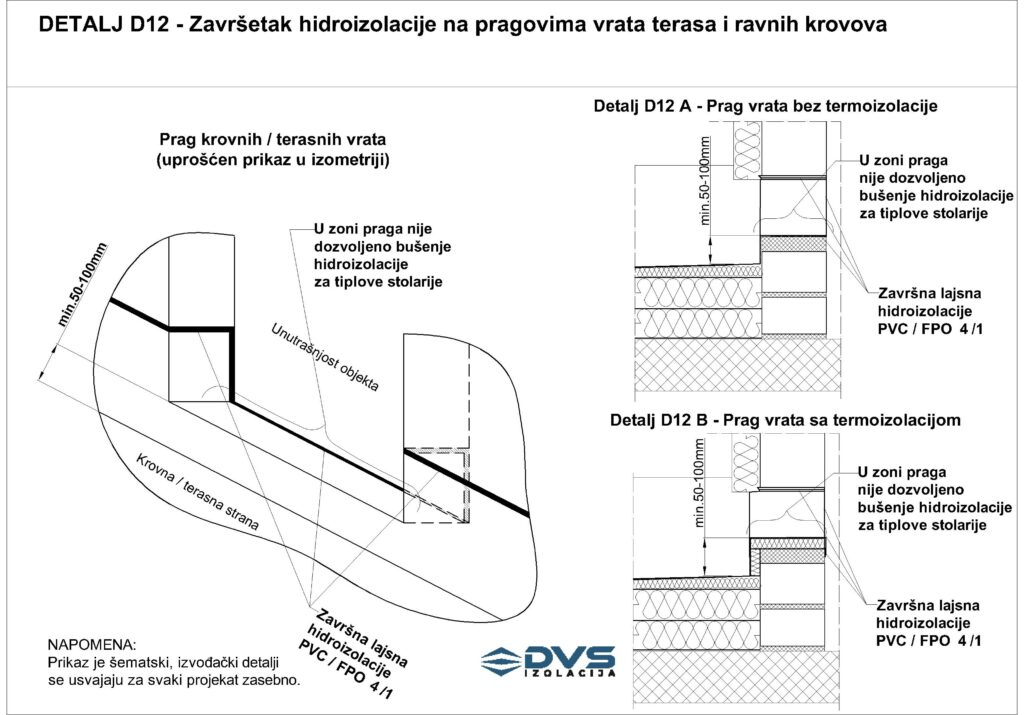

Detalj hidroizolacije pragova vrata terasa / krovova

(detalj D12)

Susticanje hidroizolacije i fasadne bravarije je često slabo mesto u sistemu, naročito ako se u fazi razrade ne usaglase izvođački detalji blagovremeno.

Ako se u fazi izgradnje previdi pravilna hidroizolacija pragova, može doći do prodora vode u stambeni prostor tokom upotrebe.

Sanacija ovih propusta zahteva veća sredstva i složenije intervencije, uključujući demontažu bravarije, skidanje delova obloge pragova, kao i delova slojeva terasa kod praga, što povećava troškove i vreme potrebne za popravke.

Za terasna/krovna vrata i niske terasne prozore, izvođenje hidroizolacije je ključno, a ona treba da prekriva ceo prag vrata ili nisku prozorsku klupicu.

Ovakvim izvođenjem se hidroizoluje kompletan deo praga vrata/prozorske klupice, čime se sprečava prolazak vode ispod fasadne bravarije.

Voda koja se pojavi ispod fasadne bravarije (usled kondenzacije, slivanja vode od kiše i slično) hidroizolacija je sprovodi na spoljašnju stranu terase/krova.

Prag vrata/prozorske klupice može se izvesti bez termoizolacije (detalj D12 A) ili sa termoizolacijom (detalj D12 B).

Važno je napomenuti da u donjoj horizontalnoj zoni hidroizolacije praga vrata/klupice nije dozvoljeno bušenje rupa za pričvršćivanje stolarije (vrata i prozora), kako bi se očuvala celovitost hidroizolacije.

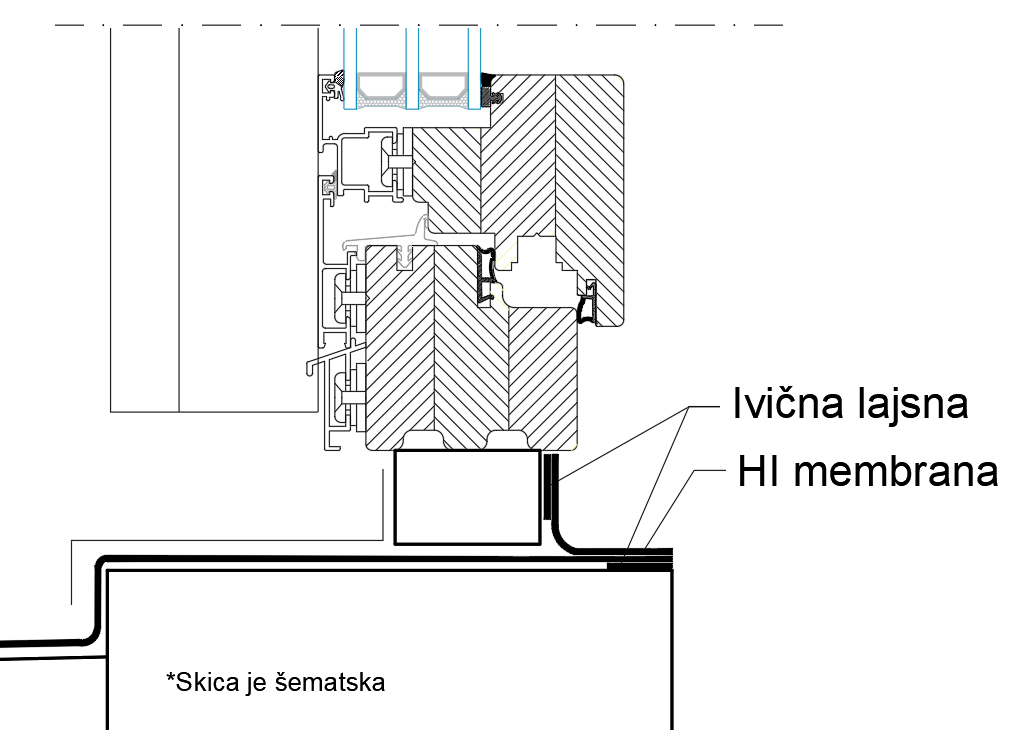

Šematski detalj praga vrata:

Ovaj detalj se za svaki pojedini projekat usaglašava sa projektantima, nadzorom i predstavnicima investitora kako bi se osigurao ispravan sistem hidroizolacije i trajna zaštita objekta od prodora vode u zoni fasadne bravarije.

Hidroizolacija praga vrata pre montaže stolarije:

Hidroizolacija stolarije sa unutrašnje strane ( Sikalastic 614/Sikalastic 641):

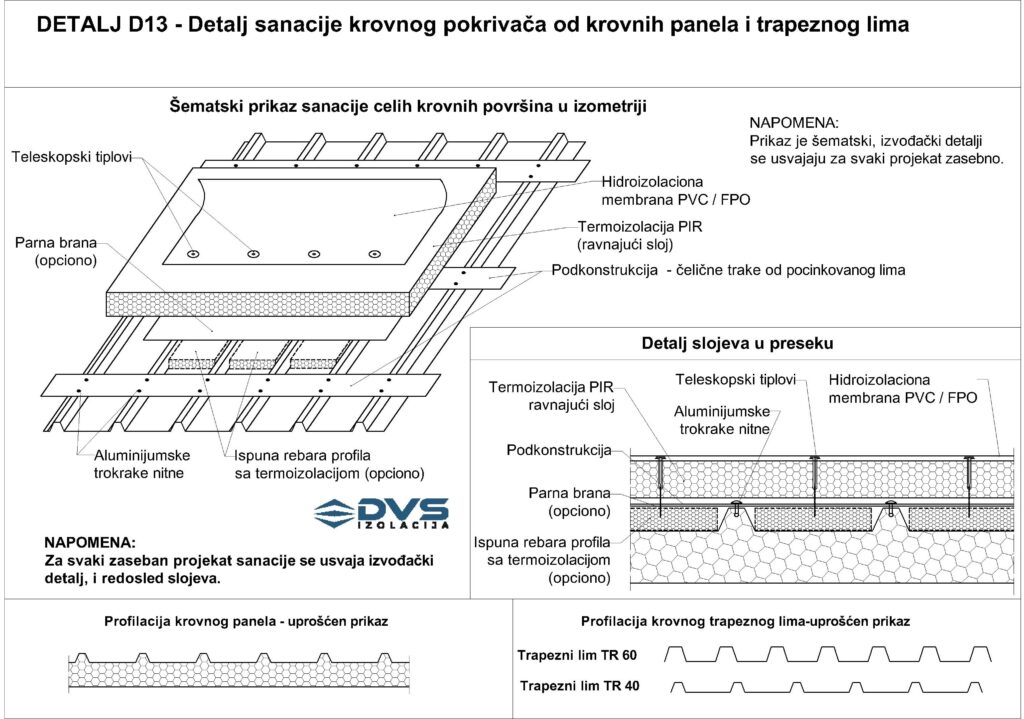

Detalj sanacije krovnog pokrivača od krovnih panela i trapeznog lima

(detalj 13)

U praksi se pojavljuje sve češća potreba za kompletnom sanacijom celih krovnih površina postojećih objekata.

Često je neophodno rešeiti problematiku prdora vode na krovovima od krovnih sendvič panela ili krovnog trapeznog lima.

Neophodna je analiza trenutnog stanja krova objekta, a ponekad se vrši ispitivanje sile čupanja (“Pull off” test) teleskopskih tiplova tj. nosivost podloge.

Ukoliko je lim krovnog panela ili trapeznog lima debljine manje od >0,75mm postavljanju se čelične limene trake od pocinkovanog iliplastificiranog lima debljine d>0,75mm i širine B=100mm. Ovakvim postupkom se u teleskopskim tiplovima ostvaruje adekvatna sila nosivosti.

Trake podkonstrukcije se u vrhove profilacije pričvršćuju pomoću aluminijumskih trokrakih nitni koje se prilikom nitovanja šire na tri pera i ostvaruju odgovarajuću silu nosivosti u krovnom panelu ili trapeznom limu..

Kako bi se mogla postaviti hidroizolacija, neophodno je postaviti ravnajući sloj. Termoizolacija PIR se najčešće primenjuje za ispunu profilacije (“rebara”) i kao ravnajućeg sloja krovnih panela ili trapeznog lima.

Nakon postavljene termoizolacije PIR postavlja se PVC/FPO hidroizolaciona membrana koja se pričvršćuje teleskopskim tiplovima u podkonstrukciju postavljene prema „Windload“ proračunu.

Ovakav vid sanacije postojećih krovova od trapeznih limova ili krovnih panela se pokazao kao efikasno rešenje za investitore jer se uz manja ulaganja dobijaju odlični efekti u pogledu termoizolacije i hidroizolacije krova. Benefit ovog sistema sanacija je da se redovne aktivnosti u objektima odvijaju nesmetano tokom radova na sanaciji krova.

Krov pre sanacije:

Krov tokom sanacije:

Krov nakon sanacije:
